極細超微粒深溝專用平刀2刃
G4JE-2T - Square
- 應用範圍
- 適用對象 : 塑膠模、鍛造模、壓鑄模、電子零件、鐘錶零件及其他精密零件。
- 適用材料 : 模具鋼、合金鋼、工具鋼、熱處理鋼及焊補鋼料。
- 主要特性 : 極細微粒碳化鎢母材，專用於高速M/C高速切削，可加工至HRC 55以下，主要特性：長頸短刃之設計適用窄深溝之銑削，長頸短刃之結構剛性較強，是塑膠模具中肋骨溝槽高速銑削之最佳選擇，有平刀與球刀，非常注重同心度， 適用在一般平刀與球刀無法加工的深度溝槽，減少火花機放電加工時間。

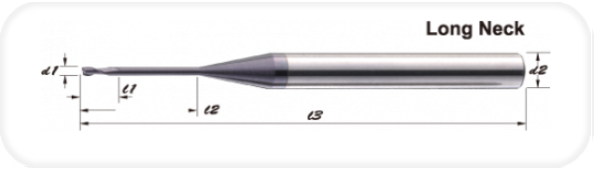

Spec.
| Type No. | Diameter | Flute Length | Effective Length | O.A.L. | Shank Dia |
| 型號 | 直徑d1 | 刃長L1 | 有效長L2 | 全長L3 | 柄徑d2 |
| G4JE-04022 | 0.4 | 0.7 | 2 | 50 | 4 |
| G4JE-04042 | 0.4 | 0.7 | 4 | 50 | 4 |
| G4JE-05022 | 0.5 | 0.8 | 2 | 50 | 4 |
| G4JE-05042 | 0.5 | 0.8 | 4 | 50 | 4 |
| G4JE-05062 | 0.5 | 0.8 | 6 | 50 | 4 |
| G4JE-08042 | 0.8 | 1.2 | 4 | 50 | 4 |
| G4JE-08062 | 0.8 | 1.2 | 6 | 50 | 4 |
| G4JE-08082 | 0.8 | 1.2 | 8 | 50 | 4 |
| G4JE-10042 | 1.0 | 1.5 | 4 | 50 | 4 |
| G4JE-10062 | 1.0 | 1.5 | 6 | 50 | 4 |
| G4JE-10082 | 1.0 | 1.5 | 8 | 50 | 4 |
| G4JE-10102 | 1.0 | 1.5 | 10 | 50 | 4 |
| G4JE-10122 | 1.0 | 1.5 | 12 | 50 | 4 |
| G4JE-15062 | 1.5 | 2.3 | 6 | 50 | 4 |
| G4JE-15082 | 1.5 | 2.3 | 8 | 50 | 4 |
| G4JE-15102 | 1.5 | 2.3 | 10 | 50 | 4 |
| G4JE-15122 | 1.5 | 2.3 | 12 | 50 | 4 |
| G4JE-15162 | 1.5 | 2.3 | 16 | 50 | 4 |
| G4JE-20082 | 2.0 | 3 | 8 | 50 | 4 |
| G4JE-20102 | 2.0 | 3 | 10 | 50 | 4 |
| G4JE-20122 | 2.0 | 3 | 12 | 50 | 4 |
| G4JE-20162 | 2.0 | 3 | 16 | 50 | 4 |
| G4JE-20202 | 2.0 | 3 | 20 | 50 | 4 |
| G4JE-25102 | 2.5 | 3.5 | 10 | 50 | 4 |
| G4JE-25122 | 2.5 | 3.5 | 12 | 50 | 4 |
| G4JE-25162 | 2.5 | 3.5 | 16 | 50 | 4 |
| G4JE-25202 | 2.5 | 3.5 | 20 | 50 | 4 |
| G4JE-30102 | 3.0 | 4 | 10 | 50 | 6 |
| G4JE-30122 | 3.0 | 4 | 12 | 50 | 6 |
| G4JE-30162 | 3.0 | 4 | 16 | 50 | 6 |
| G4JE-30202 | 3.0 | 4 | 20 | 60 | 6 |
| G4JE-30252 | 3.0 | 4 | 25 | 60 | 6 |
| unit: mm | |||||
