奈米極細超微粒圓鼻刀2刃
V2R-2T-XC - Corner Radius
- 應用範圍
- 適用對象 : 塑膠模、鍛造模、壓鑄模、電子零件、鐘錶零件及其他精密零件。
- 適用材料 : 模具鋼、合金鋼、工具鋼、熱處理鋼及焊補鋼料。
- 主要特性 : 奈米微粒碳化鎢母材，R角結構切削硬材刀尖不易崩裂可進行少量高速溝銑切削，建議切削硬度HRC65度以內之鋼料在高速M/C(High Speed Machining Centers)上可進行高速切削可替代小徑球型立銑刀作清角或曲面等高速銑削，以提昇模具之加工效率。平刀與球刀的融合體，用途適用在加工垂直面的小圓偶角能一體成型，方便脫模。
Spec.

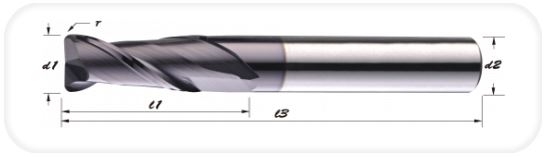

| Type No. | Diameter | Corner R | Flute Length | O.A.L. | Shank Dia |
|---|---|---|---|---|---|
| 型號 | 直徑d1 | R角r | 刃長L1 | 全長L3 | 柄徑d2 |
| V2R-06032-XC | 6 | 0.3 | 15 | 50 | 6 |
| V2R-06052-XC | 6 | 0.5 | 15 | 50 | 6 |
| V2R-06102-XC | 6 | 1 | 15 | 50 | 6 |
| V2R-08032-XC | 8 | 0.3 | 20 | 60 | 8 |
| V2R-08052-XC | 8 | 0.5 | 20 | 60 | 8 |
| V2R-08102-XC | 8 | 1 | 20 | 60 | 8 |
| V2R-10052-XC | 10 | 0.5 | 25 | 75 | 10 |
| V2R-10102-XC | 10 | 1 | 25 | 75 | 10 |
| V2R-10152-XC | 10 | 1.5 | 25 | 75 | 10 |
| V2R-10202-XC | 10 | 2 | 25 | 75 | 10 |
| V2R-10302-XC | 10 | 3 | 25 | 75 | 10 |
| V2R-12052-XC | 12 | 0.5 | 30 | 75 | 12 |
| V2R-12102-XC | 12 | 1 | 30 | 75 | 12 |
| V2R-12152-XC | 12 | 1.5 | 30 | 75 | 12 |
| V2R-12202-XC | 12 | 2 | 30 | 75 | 12 |
| V2R-12302-XC | 12 | 3 | 30 | 75 | 12 |
| V2R-16102-XC | 16 | 1 | 40 | 100 | 16 |
| V2R-16202-XC | 16 | 2 | 40 | 100 | 16 |
| V2R-16302-XC | 16 | 3 | 40 | 100 | 16 |
| unit: mm | |||||
